В мастерской Прайм напечатали прямо на фольге на УФ-Принтере.
Протравил (хлорное железо, буквально три-пять минут)
Отмыл (Ацетоном, краска смывалась хлопьями и липла рядом, но впринципе без проблем смылась) Тестером на прозвон проверил контакты под АТмегу, нигде замыкания нет, все отлично.
Примерка размера (шага ног) - всё четко и красиво.
Залудил и "выгрыз" подручным инструментом под корпус.
Запаял все компоненты в обе платы (кроме АТмеги)
Кнопку хотел изначально поставить геркон от клавиши мыши (ибо их у меня тут навалом), но припаяв не понравилось - высоковата кнопка и близко к светодиоду получилась, вобщем напаял на проводах когда-то сто лет назад купленную другую.
Плату индикации проверял - подавая питание на нужные ноги. Всё светится (и ничего не горит, гы, резюки вроде подобраны верно). Сегменты светятся красиво, ярко. Надеюсь в динамическом режиме на пять индикаторов оно потускнеет не сильно. Поглядим. Были мысли о статическом режиме

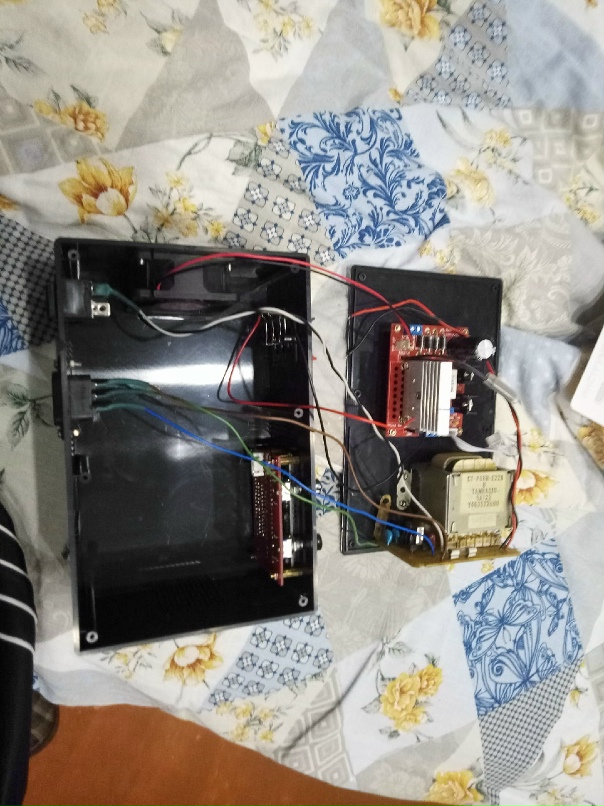

Вся электроника всборе. В плате правда пока не хватает дырок для крепления к корпусу. Нечем просверлить пока.
Шлейф - это к самодельному AVR ISP. Подал питание от валявшегося в залежах БП от какого-то модема (оказался на 15В, что многовато для 78l05 по отзывам, хотя даташит позволяет питать до 30В) и прочитал АТмегу на предмет живости.
Атмега прочиталась, опозналась. Значит не сдохла пока я производил десяток попыток её припаять. :))
АТмега16 в центре, смд резисторы подтяжки на кнопку, два на два канала оптического энкодера (толстый провод черный это от него), наверху транзисторные ключи с ограничивающими ток базы выводными резисторами - это для подачи питания на индикаторы (пять индикаторов, пять ключей). Смд кондеры на питании (два) и на кнопке против дребезга (один справа). Ну и смд диод напаян чтоб не убить все это добро вдруг перепутав полярность питания.
Схема простейшая, из головы. Ну и индикацию я уже проходил ранее, там я клю
Динамическая индикация написана. Частота работы каждого индикатора 100Гц. Светодиоды работают статически. Данные берутся из 3х регистров (6 4х битных значений)
Мерное колесо и прижимное.
