Игорь Гладков - фото
Усилитель звуковых частот ламповый однотактнай монофонический. Класса А. Вырожаю благодарность Панкиной Н.А. за то, что любезно позволила раскрамсать её ламповый телек))))
вид сверху
вид снизу
вид снизу
вид сбоку
ShoesBox2009/1
ShoesBox2009/1
ShoesBox2009/1
рождение сглаживающего фильтра
честные 6.3 накальных вольта на первой накальной обмотке)))
не очень честные 6.6 накальных вольта на второй накальной обмотке)))
средневыпрямленные 279В

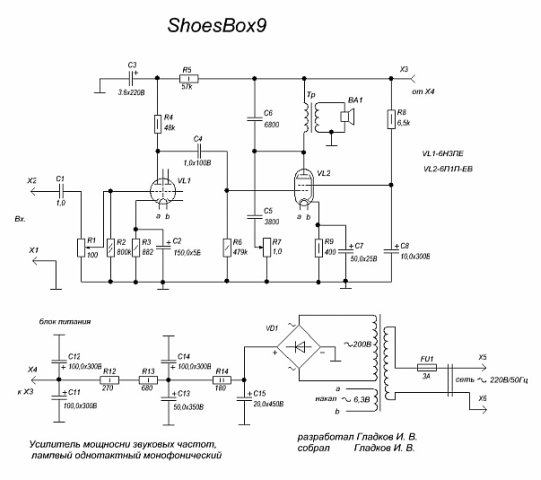

схема электрическая принципиальная
к расчёту первого каскада
к расчёту оконечного каскада
