Дачный душ серия "Графский". Объект санитарного предназначения с организованным удалением сточных вод и туалетной комнатой.
Первая стеновая панель. Сборка сооружения изначально предполагала модульный принцип. Все основные элементы здания готовились в зимний период для экономии "сезонного" времени. Точно выдерживались чертежные размеры. В дальнейшем это позволит исключить подгонку на месте.
Основание выполняющее функцию обвязки свайного фундамента готово. Соединение углов "в лапу" исключает смещение бруса при изменении вертикальных нагрузок.
Крайне трудоемко но единственно верно!
Каркас готов. Ждем весну. Впереди работы по обустройству фундамента.
Такая прекрасная картина открылась нам на месте строительства)
Демонтируем типичный "сортир". Расчищаем территорию от деревьев и кустарников...
Площадка готова! Ура!
Ляпаем туалет-пятиминутку из мусора и палок. Времянка на период строительства.
Готово! Это лучшее что удалось построить!
Геодезия. Размечаем места установки свай.
Геологию данной местности мы изучили на одном из соседних участков, где проводилась реконструкция "вообще незаглубленного блочного фундамента" и выяснили что применять бур нельзя. От поверхности и до глубины промерзания то и дело попадаются огромные гранитные зерна размером с бычью башку...
... Грунт пучинистый, УГВ высокий, только сваи и только ниже глубины промерзания т.е. 1,4 м. Будем копать шурфы, благо что их всего 3 и длиной не более 2.5 м. "Верховодка" начинает трепать нервы...
...прекрасный весенний дождь подмыл шурфы, заствавил строить опалубку и откачивать воду...
... Сваи которые мы используем самодельные - из трубы 108 мм с приваренной снизу опорной пятой (200*200 мм). Расчетная суммарная несущая способность фундамента для данного грунта около 6 тонн. Эксплуатационный вес сооружения 4,5 тонны...
... Подкрепление в виде третьей пары рук всегда кстати! Сваи занимают проектные отметки...
...Выравнивание свайного поля "в нуль"...
...Наш штатный специалист по металлоконструкциям - Саныч наконец-то занялся привычным делом...
...Свайное поле готово! Самый ответственный и противный этап строительства завершен - пройден нулевой цикл!
Основание-рама на месте. Тщательная разметка фундамента и установка свай позволили избежать подгонки по месту. Периметр и горизонтальность будущего здания соответсвуют проекту.
Монтаж лаг пола.
Пол выполнен из фанеры ФСФ 20 мм. Платформа есть!
Монтаж стеновых панелей.
Пол еще до установки стен застелили коммерческим линолеумом. Пока нет кровли он защитит пол от влаги.
Кстати, весь "скелет" домика был перевезен к месту сборки на одной "Газели" с боковой загрузкой. Обшивка, кровля и внутренне наполнение также легко перемещаются легким транспортом. Удобно!
Дообвязочная часть каркаса готова.
Обвязка и горизонтальная рама "Крест Абрамова". Опорные колонны будущего крыльца связаны не только между собой но и со смежными стенами.
Стропильная часть смонтирована. Точное изготовление стропил и затяжек в кондукторе избавили нас от утомительной "подгонки по месту". Все сложилось по оси здания и в горизонт.
Приступаем к монтажу кровли. Устанавливаем карнизные планки (капельники) под гидроизоляцию.

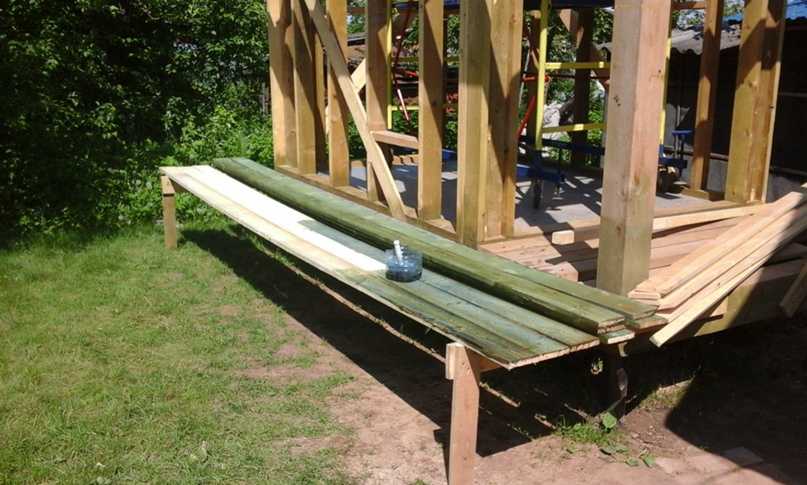

Согласно СНиП, элементы кровельной обрешетки и контробрешетки должны быть обработаны антисептиком. Используем "Неомид 430".

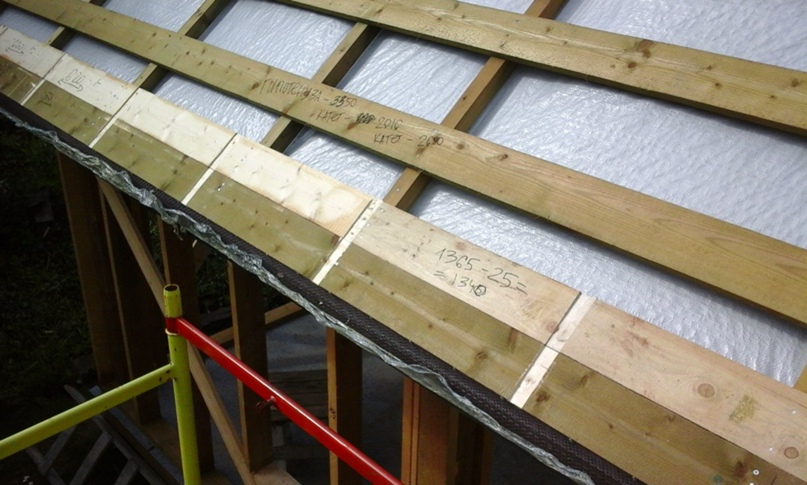

По проекту у здания "холодный" чердак. Нам проще, заказчику дешевле. Уже установлены гидроизоляционная мембрана, контробрешетка и обрешетка. Правильный вариант установки контрообрешетки через уплотнительные прокладки - что ж так и делаем...
Полость вентзазора закрываем защитной сеткой. Теперь птицы, насекомые и мусор не повлияют на движение воздуха под кровлей.
Далее предполагается монтаж водосточной системы и гибка крюков. Покупать гибочный станок - очень дорого, гнуть кувалдой - испортить геометрию желобов... Изготавливаем станок "из говна и палок".
Вот оно - гибочный станок Смирнова для стальной полосы 4*25 мм. Цена вопроса... 20 минут порыться в куче мусора.
Сгибаем крюки под желоба. Место гибки определяется согласно проекту. В данном случае уклон водосточки 4 мм на 1 м. Шаг монтажа крюков 620 мм.
Подготавливаем установочные места под крюки на карнизной доске.
В нашем понимании водосточные желоба должны быть как струна! Ровными, без заломов и перегибов и уж тем более необходимо соблюдать уклон. Кстати, уклон не должен быть большим: это нарушает визуальную геометрию кровли и мешает удалению мусора из желобов.
Крюки устанавливаются по шнурке. Оси крюков строго перпендикулярны продольной оси здания и вертикальны! Только так желоб смонтируется без проблем и визуального ублюдства.
После крюков - еще одна карнизная планка. Да да, не удивляйтесь. НЕ СУЩЕСТВУЕТ адекватного способа вывода конденсата ИЗ под кровли и воды С крыши используя только общий капельник. Большинству "стройбашей" просто лень возиться с Вашей кровлей. Типичное исполнение кровли с "одним карнизиком" нарушает циркуляцию воздуха под кровлей в период зимы ( наледь, снег забивают вентзазор к черту).
Особенно это опасно для утеплителя - он отсыревает!
Монтаж основного покрытия кровли.
Завершаем укладку листов. Количество крепежа на лист строго регламентируется инструкциями.
Подбойка кровли, оформление торцов и карнизов - типичная "финка".
Наконец-то прибыл коньковый элемент необходимого размера и цвета. Приклеиваем аэроэлемент на конек крыши. Он исключит задувание снега на чердак.
Конек на месте...
Монтируем желоба...
Кровля готова! Какое счастье работать внизу не рискуя поцарапать декоративное покрытие "Графит".
Здание подразумевает эксплуатацию исключительно в теплый период. От продувания помещение защищено крафт-бумагой. Дешево, экологично и никаких проблем с разнородностью и паропроницаемостью материалов стен.
Монтаж обрешетки фасада...
Монтаж обрешетки внутренних стен...
