Ехидничаю на #pechakuchatomsk
Раз дощечка. Ещё раз дощечка.
Тупейшая конструкция. Никогда так не делайте. Тонкие направляющие, висящие в воздухе, не дают жёсткости и всё гуляет.

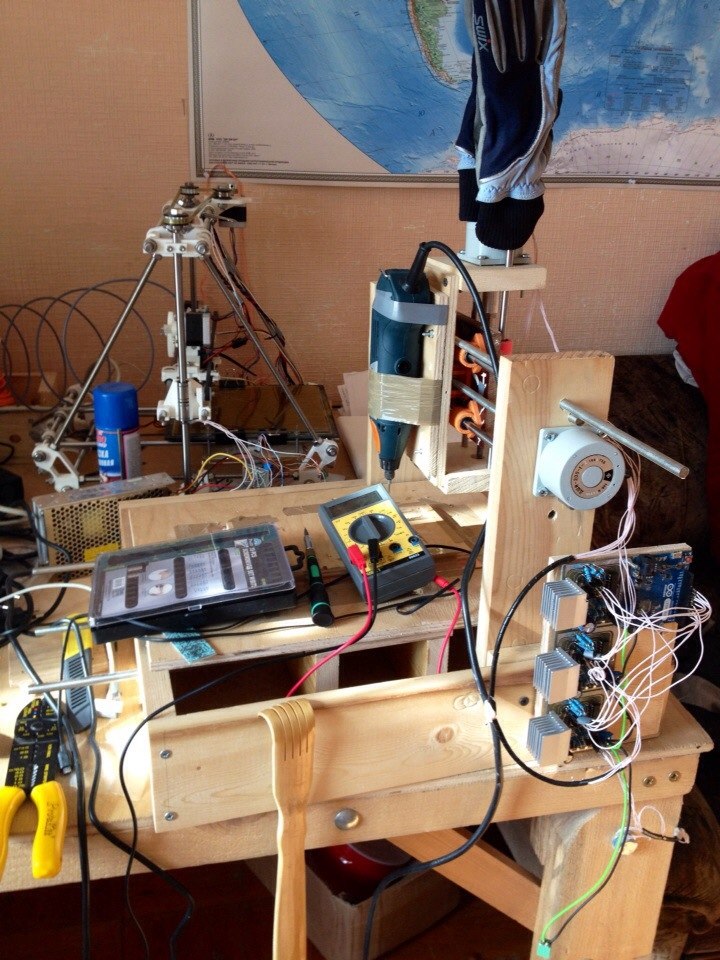

Первая версия агрегата. Драйвера двигателей паяные на коленке, втулки деревянные, сил мало, молотит медленно, шаги пропускает.
Напропускав шагов п Z при подъёме, начинает зарываться и жечь фанэру.
Апгрейд узла YZ (раз есть 3Д-принтер, чего не использовать). Разрез в держателе подшипника даёт изрядный люфт. Выкидываем.
Вариант апгрейда номер 2. Без щели в держателе подшипника. Гораздо приятнее.
Макетируем новые модные драйвера двигателей L297 + L298. Обратите внимание на двигатель с дэбильной (т.е. неуместной в нашей задаче) конической посадкой, доставившей лишних проблем.
Смакетировав рисуем. Травить пойдём в ТПУ, там есть вытяжка и хорошая компания )
Лвзер-утюг-травление (ЛУТ). Скотч и небольшая абсолютная величина второй производной по рукам позволяют совместить верхний и нижний рисунки платы практически идеально.
Отутюжив и перенеся отпечаток на медь смываем бумагу. Можно отпиливать и травить.
Травим в смеси лимонной кислоты, перекиси водорода и поваренной соли. Травится минут 10-20.
Ацетоном удаляем тонер.
Вполне приличная такая плата :)
СибГМУ любезно предоставил маленький сверлильник.
Но со сверлом только 1мм. Меньшие дырки пойдём сверлить обратно в политех. Но уже руками.
Готовая плата о трёх драйверах двигателей (до 2А на обмотку). Так как автор не имеет образования, как-то связанного с радиотехникой, то ему можно и так паять ^_^ Для второй в жизни платы нормально.
Деревянные втулки на двигатели это очень органично и славянско, но лучше алюминиевые. Политех в очередной раз нас выручает (сам об этом не подозревая).

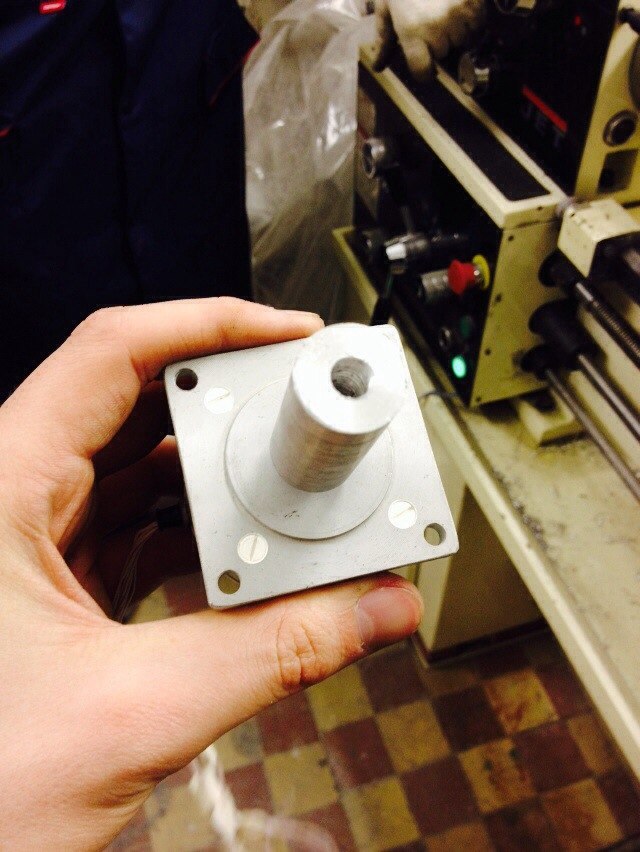

Пацанская втулка.
Собираем конструктор. Женим контроллер Arduino Leonardo на драйверах-самоделках.
Наконец-то у нас есть плата управления одним куском, а не кучей разбросанных по всюду железок и проводов. Оказалось - удобно.
Собственно, конечный результат (где буква "А", а не выжженые области). После замены всех втулок на алюминиевые, а так же паяния нормальной платы управления пропускать шаги агрегат перестал. И работает в 5 раз быстрее.
Макбук на мужской работе )
Например 3мм пруток из инструментальной стали, обработанный на точиле, может вести себя как фреза.
И даже что-то фрезеровать 8)
Кто макаронный король? Мы макаронный король!!
Собираемый в час по чайной ложке и в минуты домашнего досуга ЧПУ-роутер медленно, но верно, добрался до состояния, пригодного для исполнения первого маленького заказа на раскрой деревяшки. Тоска по пылесосу очевидна. Ещё когда-нибудь у него появится стол
Инста-хипста.
На самом деле всё выглядит не так уж и страшно. Уменьшили диаметр сопла как бы не в два раза, печатает всё равно не мимо. По крайней мере квадраты )
NB: скорость экструзии плохо синхронизирована с подачей головки, поэтому углы смешные получаются. Но мы всем скажем что так и было задумано.
Немножко цветастого утреннего инстаграма
Эстетическое машиностроение )
Повышаем градус упоротости геометрии и смотрим, сможет ли оно напечататься.
Девочка на разных настройках
Девочка на разных настройках и не в фокусе зачем-то 8(
Ну и немного Лиссажу с линейно возрастающим по углу радиусом.
Гламур, да.
Сырые дрова такие сырые...
Туча на куче. Это всё Юлька фотографировала!
Ергаки 2012. Аудиодорожка.
Хе, Лёнька, что я нашёл!
